Fabricación a la medida
Doble cilindro hidráulico
PLC industrial
Ingeniería e instalación de ZCK
Interior o exterior
01 — El problema
Subir material no debería frenar tu operación.
Cuando el flujo de materiales depende de un montacargas prestado, de una rampa improvisada o de pura maniobra manual, cada movimiento entre niveles te cuesta minutos y pone a tu personal en riesgo. La entrega se retrasa, el material se maltrata y el desgaste lo paga tu gente.
Un elevador hidráulico de carga conecta tus niveles de forma directa y controlada. La mercancía sube, baja y llega a donde tiene que llegar, y tu gente deja de cargarla a pulso.
02 — Qué es
Un elevador de carga hidráulico, hecho a tu medida.
El DMOX Lift es un elevador de carga hidráulico que ZCK fabrica a la medida para transportar mercancía, equipo y materiales entre los niveles de un edificio. Trabaja con un sistema hidráulico de doble cilindro y estructura reforzada, y lo gobierna un PLC industrial. No es un equipo de catálogo: cada elevador se fabrica para el edificio y la operación donde va a trabajar. Estos son los datos que definen el tuyo.
Lo que define tu equipo
- ✓La carga más pesada que necesitas subir
- ✓La altura de recorrido entre el nivel más bajo y el más alto
- ✓Las dimensiones de la plataforma, según lo que va a subir en ella
- ✓El número de niveles que atiende el elevador
- ✓El tipo de puerta que lleva cada acceso
- ✓El espacio disponible en tu edificio
- ✓Las condiciones de operación: frecuencia, turnos e intemperie
03 — En video
Míralos trabajando en instalaciones reales.
Estos son elevadores DMOX Lift ya instalados y trabajando. Cada uno salió de un proyecto distinto, y por eso ninguno se parece al otro: cambia la plataforma, cambia la canastilla, cambia el tipo de puerta y cambia la altura de recorrido.

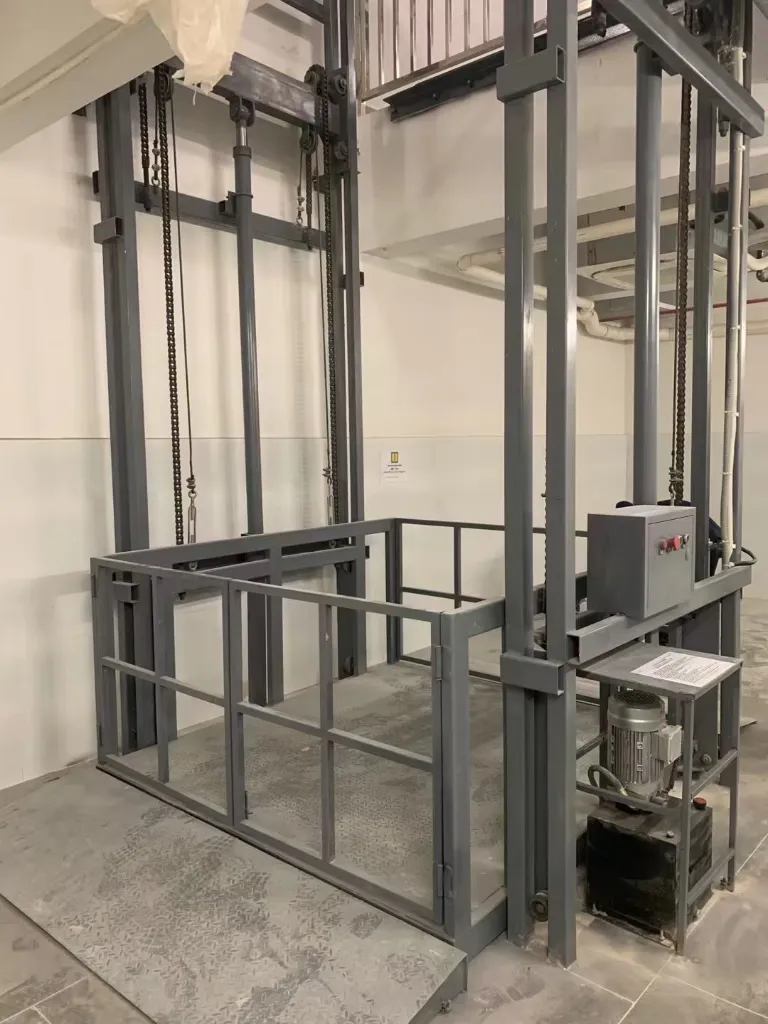

Este elevador lleva plataforma con canastilla abierta, para uso industrial.
Este elevador tiene cabina cerrada y puerta rápida en el acceso.

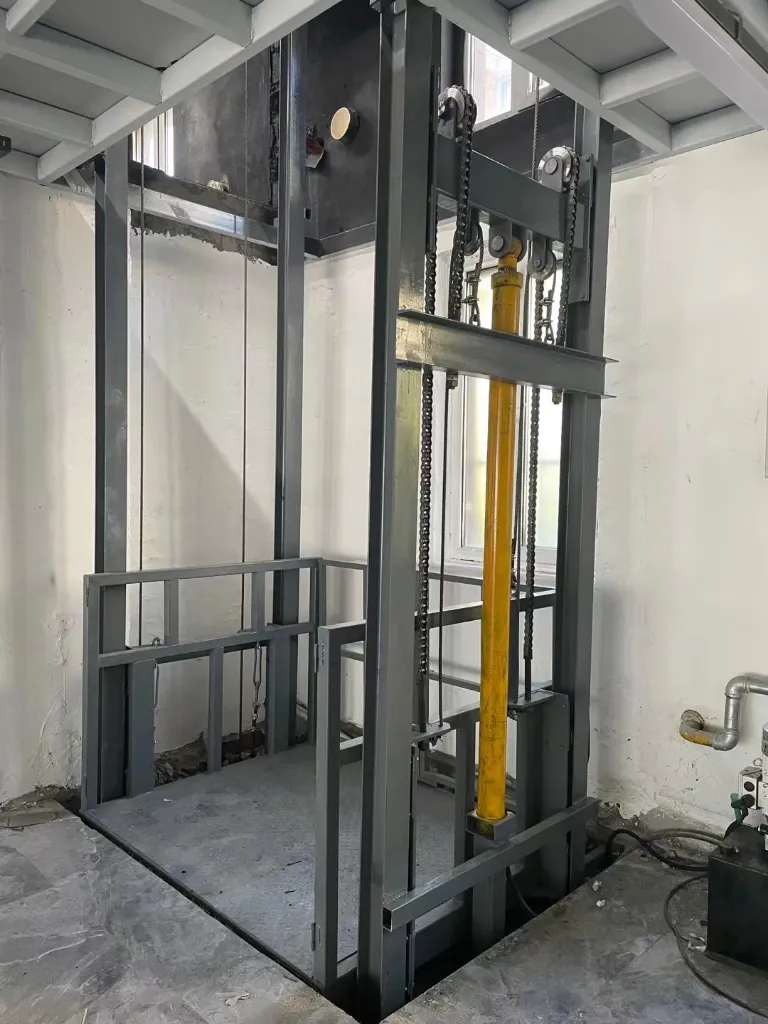

Aquí la canastilla hidráulica sube la carga entre dos niveles.

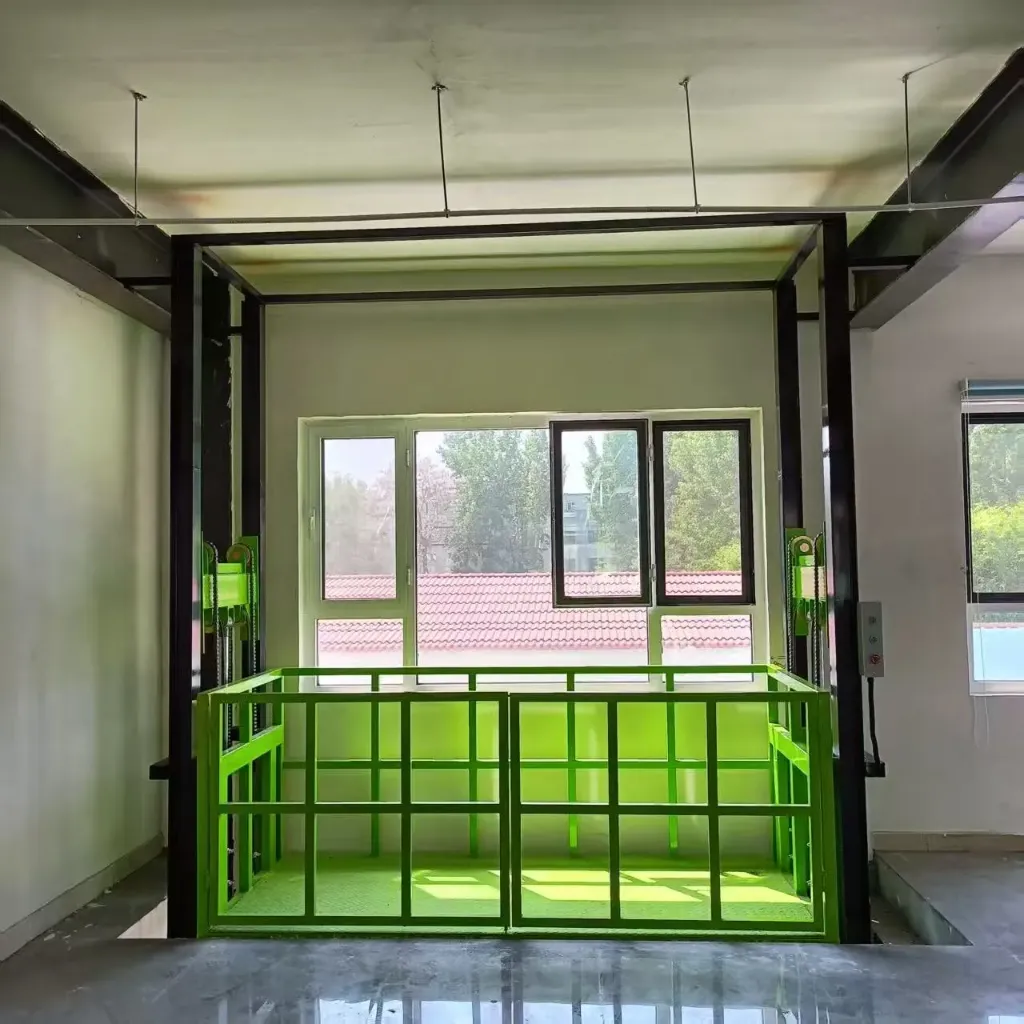

Es el mismo elevador hidráulico, con el acabado en el color que pidió el cliente.
04 — Ventajas
Un elevador de carga pensado para aguantar el turno completo.
Este elevador se diseña para trabajar todos los días en una operación industrial, no para un uso ocasional.
- ✓El elevador se fabrica para tu espacio, no al revés: las medidas, el recorrido y los accesos salen de tu edificio
- ✓La capacidad de carga alcanza para tarimas completas, no solo para cajas sueltas
- ✓La plataforma sube y baja suave y en silencio, sin jalones que maltraten la mercancía
- ✓El equipo pide poco mantenimiento, porque el accionamiento hidráulico trabaja con pocas piezas en movimiento
- ✓Lo gobierna un PLC industrial: el control es el de una máquina de planta, no el de un electrodoméstico
- ✓La plataforma va reforzada y lleva piso antiderrapante
- ✓Los dispositivos de seguridad vienen integrados de fábrica, no como accesorio que se agrega después
- ✓Se instala adentro o a la intemperie, según lo pida tu proyecto
05 — Capacidades
Cada equipo sale de tu proyecto.
Los elevadores de carga DMOX Lift no son equipos estándar. Se fabrican con capacidades desde 500 hasta 10,000 kg* y con la altura de recorrido que pida tu edificio. Estos son los rangos con los que trabajamos; el número final lo define la ingeniería de tu proyecto.
| Accionamiento | Hidráulico, de doble cilindro |
| Capacidad de carga | Desde 500 hasta 10,000 kg* |
| Altura de recorrido | A la medida del proyecto |
| Niveles atendidos | Dos o más |
| Plataforma | Dimensiones a la medida, estructura reforzada y piso antiderrapante |
| Configuración de acceso | Frontal, lateral o pasante |
| Sincronización | Cadenas de elevación con cable sincronizador |
| Guías | Estructurales reforzadas |
| Control | PLC industrial con tablero y botonera por nivel |
| Puertas | Según proyecto, con enclavamiento eléctrico |
| Instalación | Interior o exterior |
| Uso previsto | Transporte de carga, equipo y materiales |
* Sujeto a validación de ingeniería y a la configuración final del proyecto.
06 — Componentes
Qué lleva dentro un elevador de carga confiable.
Estos son los componentes que van adentro de cada elevador DMOX Lift.
- ✓Unidad hidráulica industrial
- ✓Cilindros hidráulicos de alta resistencia
- ✓Cadenas de elevación
- ✓Cable sincronizador
- ✓Guías estructurales reforzadas
- ✓Plataforma antiderrapante
- ✓PLC industrial
- ✓Tablero de control
07 — Seguridad
La seguridad del elevador, en cada maniobra.
La seguridad de un elevador de carga se juega en el peor momento, no en el normal. Si una manguera revienta, la válvula de ruptura corta el descenso en seco y la plataforma se queda donde está en lugar de caer.
- ✓Protección contra sobrecarga
- ✓Paro de emergencia
- ✓Válvula contra ruptura de manguera
- ✓Enclavamiento eléctrico de puertas
- ✓Protección térmica
- ✓Finales de carrera
- ✓Descenso manual de emergencia
- ✓Nivelación segura de la plataforma en cada parada
08 — Aplicaciones
Donde el material tiene que subir.
El mismo principio resuelve problemas muy distintos: una tarima en un centro de distribución, un carro de insumos en un hospital o materia prima en una planta de alimentos.
Centros de distribución
Industria manufacturera
Hospitales
Almacenes
Plantas de producción
Centros comerciales
Hoteles
Industria alimentaria
Industria farmacéutica
Automotriz
En casi todas estas instalaciones el elevador de carga trabaja junto con el resto del equipo que mueve la mercancía. Puedes ver ese equipamiento completo en las soluciones de ZCK para activar tu operación.
09 — Alcance
Qué entra en el proyecto y qué no.
Preferimos decirte desde el principio qué resuelve ZCK y qué corre por tu cuenta. El alcance definitivo queda por escrito en tu cotización.
Incluye
- ✓Levantamiento en sitio y proyecto de ingeniería
- ✓Fabricación del elevador con las medidas aprobadas
- ✓Estructura, guías y plataforma
- ✓Unidad hidráulica, cilindros y cadenas de elevación
- ✓PLC, tablero de control y botonera por nivel
- ✓Dispositivos de seguridad
- ✓Instalación y puesta en marcha con pruebas de carga
- ✓Capacitación al personal que lo va a operar
No incluye
- —Obra civil: foso, losa y preparación estructural en cada nivel
- —Cerramiento arquitectónico del cubo, si el proyecto lo pide
- —Alimentación eléctrica hasta el tablero de control
- —Permisos, licencias y trámites municipales
- —Maniobras de grúa no previstas en el proyecto
- —Mantenimiento posterior a la garantía, que se cotiza aparte
10 — El proceso
Ingeniería antes de fabricar.
No cortamos una sola pieza antes de que el proyecto esté resuelto en papel y aprobado por ti.
01
Análisis del proyecto
Entendemos qué mueves, cuánto pesa, cada cuándo y entre qué niveles.
02
Levantamiento en sitio
Medimos el espacio real: claros, alturas, foso, accesos y estructura disponible.
03
Diseño e ingeniería
Definimos capacidad, recorrido, plataforma y control, con planos para tu aprobación.
04
Fabricación
El equipo se construye con las medidas que quedaron aprobadas, no con las de catálogo.
05
Instalación
Montamos la estructura, las guías, la plataforma, el sistema hidráulico y el control.
06
Puesta en marcha
Probamos el elevador con carga, ajustamos la nivelación y verificamos cada dispositivo de seguridad.
07
Capacitación
Tu personal aprende a operarlo y a reconocer cuándo algo no está bien.
08
Servicio y mantenimiento
Te armamos un programa de revisiones para que el elevador siga trabajando igual en el año cinco.
11 — Servicio y respaldo
El equipo no se entrega y ya.
Instalación
Lo instala ZCK, no un tercero
El mismo equipo que hizo la ingeniería monta el elevador y lo entrega funcionando. El alcance geográfico y los tiempos se confirman al cotizar tu proyecto.
Garantía
Por escrito, sin letras chiquitas
El elevador se entrega con garantía de fabricación e instalación. El plazo y la cobertura quedan asentados en tu cotización antes de que firmes.
Mantenimiento
Un elevador de carga no se abandona
Revisamos periódicamente los niveles y las fugas del sistema hidráulico, la tensión de las cadenas, cada dispositivo de seguridad y el estado del control.
12 — Normativa
Normas mexicanas: lo que sí aplica, y lo que no.
En elevadores de carga hay mucha confusión normativa, y a algunos proveedores les conviene que siga así. Esto es lo que rige de verdad a un equipo hidráulico de manejo de materiales en México.
| NOM-207-SCFI-2018 | Mantenimiento de elevadores, escaleras, rampas y aceras electromecánicas. Aplica al servicio de equipos de transporte vertical instalados de forma permanente, incluidos los hidráulicos de carga. Es la norma que rige a quien le da mantenimiento a tu elevador. |
| NOM-004-STPS-1999 | Sistemas de protección y dispositivos de seguridad en la maquinaria del centro de trabajo: paros de emergencia, guardas y avisos de seguridad. |
| NOM-006-STPS-2014 | Manejo y almacenamiento de materiales. Marca las condiciones de seguridad del área donde se mueve la carga. |
| NOM-053-SCFI — no aplica | Cubre elevadores eléctricos de tracción y excluye de forma expresa los hidráulicos y los de manejo de materiales. Si un proveedor te la ofrece como certificación de un elevador hidráulico de carga, algo no cuadra. |
Cada proyecto se revisa además contra el reglamento de construcción y las disposiciones de protección civil de tu municipio.
13 — Por qué DMOX Lift
No te vendemos un elevador. Te entregamos el sistema completo.
Un elevador de carga no es una pieza que llega en caja y se atornilla. Es estructura, hidráulica, control, seguridad y la manera en que todo eso se mete en un edificio que ya está operando.
DMOX Lift es la línea con la que ZCK Labs resuelve esa parte completa: la ingeniería es nuestra, la fabricación es nuestra y la instalación también. Cuando algo hay que ajustar, no hay a quién echarle la culpa.
14 — Preguntas frecuentes
Lo que siempre nos preguntan de un elevador de carga.
01
Pregunta
¿Puede subir una persona junto con la carga?
Estos equipos se diseñan para transportar carga, equipo y materiales, no personas. Si tu operación necesita que alguien suba junto con la mercancía, es otra clase de equipo y hay que definirlo desde la ingeniería. Dinos eso desde la primera llamada, porque cambia el proyecto completo.
02
Pregunta
¿Necesito obra civil?
Casi siempre algo: foso, losa de apoyo o preparación estructural en cada nivel. En el levantamiento definimos qué se necesita, cuánto cuesta y quién lo hace, para que no aparezca como sorpresa a medio proyecto.
03
Pregunta
¿Qué pasa si se va la luz con la carga arriba?
El equipo trae descenso manual de emergencia. La plataforma baja de forma controlada hasta el nivel de acceso y la carga se recupera sin esperar a que regrese la energía.
04
Pregunta
¿Se puede instalar a la intemperie?
Sí. Se resuelve desde el diseño, protegiendo la unidad hidráulica, el tablero de control y las guías. No es un ajuste que se hace después: hay que decirlo antes de fabricar.
05
Pregunta
¿Es lo mismo un montacargas que un elevador de carga?
En México la palabra montacargas se usa para dos equipos distintos. Un montacargas puede ser el vehículo de horquillas que mueve tarimas sobre el piso, y también el elevador que sube la carga entre niveles. El DMOX Lift es lo segundo: un elevador de carga hidráulico fijo, instalado en el edificio, que comunica dos o más niveles. Si lo que buscas es un montacargas para subir material entre pisos, este es el equipo.
06
Pregunta
¿Qué diferencia hay entre un elevador hidráulico y uno eléctrico de tracción?
El elevador hidráulico empuja la plataforma con cilindros y aceite a presión, así que trabaja con pocas piezas en movimiento y no necesita un cuarto de máquinas arriba del cubo. El elevador eléctrico de tracción cuelga la cabina de cables con contrapeso y está pensado sobre todo para transportar personas en edificios altos. Para mover carga entre unos cuantos niveles, el accionamiento hidráulico es el que se usa, porque el equipo es más simple y pide menos mantenimiento.
07
Pregunta
¿Cuánto tarda desde que apruebo hasta que opera?
Depende del recorrido, la capacidad y la obra civil que haga falta. Al cotizar te entregamos un programa con fechas por etapa, para que sepas cuándo entra gente a tu instalación y por cuánto tiempo.
08
Pregunta
¿Por qué no aparece el precio?
Porque no hay equipo estándar del cual sacar una lista de precios. El precio sale de la capacidad, el recorrido, el número de niveles y las condiciones del sitio. Cuéntanos cómo están esos cuatro puntos en tu instalación y te cotizamos.
